Ja strādājat ar enerģijas uzskaiti, sistēmu integrāciju vai komunālo pakalpojumu darbību, jūs, iespējams, esat saskārušiesOBIS kodi-bet vai jūs zināt, kāpēc tie ir elektrisko skaitītāju "universālā valoda"?
Īsumā parObjektu identifikācijas sistēmaOBIS ir globāls standarts, kas katrai elektriskā skaitītāja mērījuma vērtībai (piemēram, kopējā enerģija, spriegums, strāva, jauda) piešķir unikālu "ID numuru". Neatkarīgi no zīmola vai ražotāja, kods, piemēram1-0:1.8.0gribuvienmērnozīmē "uz priekšu aktīvo kopējo enerģiju", ja skaitītājs ievēro OBIS noteikumus.
Kāpēc OBIS kodi ir svarīgi jūsu darbībām?
Sistēmu integratoriem un apkopes komandām OBIS novērš galvassāpes, ko rada nesaderīgas ierīces:
- Apgūstiet vienu standartu, un jūs varat savienot/uzturēt skaitītājus nojebkurš piegādātājs
- Samaziniet izmaksas un sarežģītību, izvairoties no pielāgotas integrācijas katram zīmolam
- Nodrošiniet konsekventu datu interpretāciju visā mērīšanas tīklā
Sadalījums: OBIS koda 6 daļu struktūra
OBIS kods atbilst formātamA-B:C.D.E.F, kur katram segmentam ir noteikta loma:
| Segments | Vārds | Definīcija | Piemēri |
|---|---|---|---|
| A | Vidēja/enerģijas tips | Identificē fizisko vidi (piemēram, enerģiju) | 1=Elektrība; 0=Dzesēšana; 3=Gāze |
| B | Mērīšanas kanāls | Atšķir dažādus mērījumu punktus | 0=Kopā; 1=1. tarifs; 2=2. tarifs |
| C | Izmērītais daudzums | Mērītā fiziskā vērtība | 1=Aktīvā jauda; 31=Pašreizējais; 32=Spriegums |
| D | Datu tips/režīms | Momentānā, kumulatīvā vai maksimālā vērtība | 7=Tūlītējs; 8=Kumulatīvs; 6=Maksimālais pieprasījums |
| E | Tarifs/Laika periods | Tarifs vai laika segments | 0=Kopā; 1=1. tarifs |
| F | Vēsturiskais periods | Iepriekšējie datu cikli | 0=Pašreizējais; 1=Iepriekšējais periods |
Izmantojot iepriekš minēto struktūru:
- A=1 (elektrība) + B=0 (kopā) + C=1 (aktīvs) + D=8 (kumulatīvais) + E=0 (kopā) + F=0 (pašreizējais)
- Rezultāts:Uz priekšu aktīvā kopējā enerģija(visbiežāk sastopamais enerģijas rādījums elektriskajiem skaitītājiem).
Kā OBIS kodi parādās uz skaitītājiem

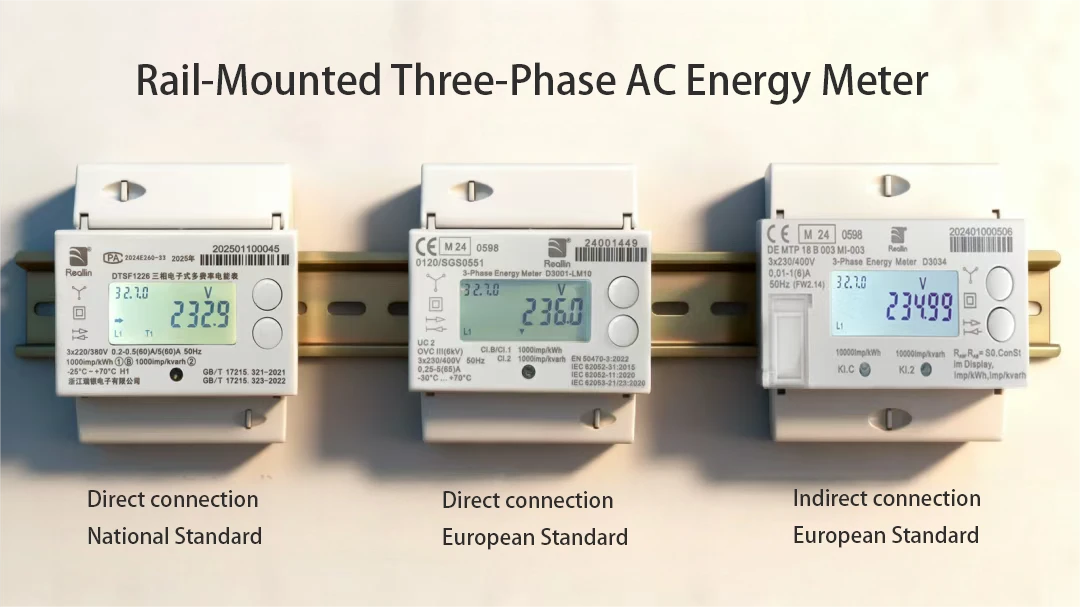

Skaitītāju LCD ekrānos OBIS kodi bieži tiek vienkāršoti līdz aCDE formāts(piemēram, "3.2.7.0"), lai palīdzētu lietotājiem ātri identificēt datus:
Piemēram: "3.2.7.0"=A fāzes momentānais spriegums.
Parastie OBIS kodi ikdienas lietošanai
Saglabājiet šos piemērus savām darbībām.
- 1-0:2.8.0=Reversā aktīvā kopējā enerģija
- 1-0:21.7.0=Momentānā aktīvā jauda (L1 fāze, mērvienības: W/kW)
- 1-0:32.7.0=Momentānais spriegums (fāze L1, mērvienības: V)
- 1-0:31.7.0=Momentānā strāva (L1 fāze, mērvienības: A)
- 1-0:1.7.0=Momentānā kopējā aktīvā jauda
Neatkarīgi no tā, vai veicat mērīšanas tīkla jaunināšanu vai problēmu novēršanas ierīces, OBIS kodu apgūšana ir nevainojama, rentablas-enerģijas pārvaldības atslēga.
